Mastic-colle époxy bi-composants – Spécial milieux humides et immersion totale
Système époxy bi-composants haute performance, conçu pour le collage, le scellement chimique et la réparation dans des environnements extrêmes : zones humides, immergées ou à faible température.
Sa formulation spécifique permet une réticulation complète même en immersion totale, garantissant un collage ultra résistant sur supports secs, mouillés ou immergés.
Ce mastic structurel assure une adhérence exceptionnelle sur la plupart des matériaux : béton, acier, bois, composites, briques, grès, métaux et stratifiés.
Il résiste durablement à l’eau douce, à l’eau de mer, aux solutions légèrement chlorées, ainsi qu’à de nombreux agents chimiques (bases, acides, hydrocarbures).
Facile à appliquer à la spatule ou au pistolet, il ne coule pas, ne se rétracte pas, et conserve une excellente stabilité dimensionnelle après durcissement.
Il peut être poncé, percé, peint ou surcouché une fois polymérisé.
Applications principales
• Collage structurel multi-supports en milieux humides
• Scellement chimique rapide sur béton, acier, bois, composites
• Réparation de coques de bateaux, bassins, tuyauteries, canalisations
• Travaux sous-marins et maintenance en milieu salin
• Rebouchage et reprise de fissures sur structures immergées ou humides
• Collage d’urgence ou application à basse température (jusqu’à 5 °C)
Avantages techniques
• Réticulation possible en immersion ou sur surface humide
• Excellente adhérence multi-supports (béton, métal, composites, bois, brique, grès)
• Résistance élevée aux chocs, vibrations et contraintes mécaniques
• Insensible à l’eau de mer, aux hydrocarbures et agents chimiques
• Sans retrait, sans solvant, très faible odeur
• Facile à poncer, percer ou peindre après durcissement
• Application aisée, sans coulure, tenue verticale parfaite
| Caractéristique | Valeur / Donnée technique |
|---|---|
| Rapport de mélange (poids) | Résine 100 + Durcisseur 50 |
| Aspect avant mélange | Résine : pâte blanche cassée • Durcisseur : pâte noire |
| Aspect après mélange | Pâte thixotrope grise homogène |
| Densité du mélange | 1,45 ± 0,05 g/cm³ à 23 °C |
| Vie en pot (100 g à 20 °C) | 50–60 min |
| Durcissement initial | 6–8 h à 20 °C (selon épaisseur) |
| Réticulation complète | 7 jours à 25 °C |
| Adhérence multi-supports | Béton, métal, bois, composites, grès, brique |
| Résistance traction acier / acier | > 8 MPa |
| Résistance traction bois / bois | Rupture dans le bois (adhésion supérieure) |
| Résistance thermique (Tg) | ≈ 55 °C |
| Température minimale d’application | 5 °C |
| Résistance chimique | Eaux douces, salées, légèrement chlorées, acides dilués, bases et hydrocarbures |
Préparation du support
• Les surfaces doivent être propres, exemptes de graisse et de poussières.
• Nettoyage recommandé : acétone ou méthyléthylcétone (MEK).
• En cas d’application sur support humide, éliminer l’eau stagnante.
• Poncer légèrement les supports métalliques pour favoriser l’accroche.
Mise en œuvre
• Dosage en poids : Résine 100 + Durcisseur 50
• Mélanger soigneusement jusqu’à obtention d’une pâte homogène grise.
• Appliquer en simple encollage à la spatule, puis assembler immédiatement les pièces.
• Maintenir en pression pendant la durée de durcissement.
• Lissage possible à l’eau avant polymérisation complète.
• Ne pas utiliser à une température inférieure à 5 °C.

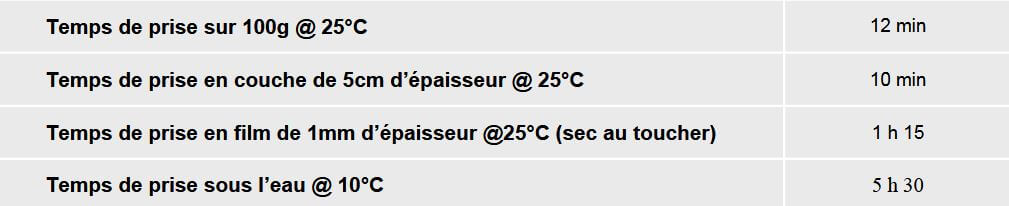

Réactivité
• Temps de vie en pot (100 g à 20 °C) : 50 à 60 min
• Durcissement initial : 6 à 8 h (à 20 °C)
• Réticulation complète : 7 jours à 25 °C
• Utilisable en immersion dès durcissement initial complet
FAQ – Mastic époxy Milieux Humides
• Ce mastic peut-il être appliqué sous l’eau ?
Oui, sa réticulation s’effectue même en immersion complète.
• Peut-il adhérer sur un support humide ou froid ?
Oui, il polymérise dès 5 °C et conserve une excellente adhésion sur support mouillé.
• Est-il compatible avec les milieux chlorés ?
Oui, il résiste parfaitement aux eaux chlorées, douces ou salines.
• Peut-on le peindre après durcissement ?
Oui, une fois polymérisé, dégraissé et poncé, il accepte toute peinture ou revêtement époxy/PU.
• Présente-t-il un retrait au durcissement ?
Non, le système est formulé sans retrait dimensionnel.
Précautions d'emploi :
Partie résine
Partie durcisseur
